Преимущества оборудования

  • Высокая производительность при идеальной точности, скорости прокатки до 50 м/мин

  • Линии профилируют более тонкий металл

  • Шефмонтаж, обучение и пуско-наладочные работы входят в стоимость (в т.ч. проживание и авиаперелет)

  • Реализован механизм автоматической заправки листа

  • Единовременно программируется до 25 заданий

  • Идеальное качество профлиста на разных металлах

  • Отсутствие гидравлических систем позволяет эксплуатировать оборудование в холодное время суток

  • Качество и ресурс станков проверены на собственном производстве в РФ и КНР.

  • Предоставляем возможность посещения предприятий с аналогичным оборудованием на территории КНР и РФ (от С8 до Н114)

Гарантия — 18 месяцев на все узлы и агрегаты (в т.ч. двигатели, редукторы, подшипники и.т.д.). замена узлов и агрегатов в течении гарантийного срока производится  в соответствии с условиями DDP (INCOTERMS 2010) за счет ПРОДАВЦА.

Технические параметры

  • Скорость прокатки, м/мин — до 50 м/мин

  • Производительность линии с учетом реза — до 32 м/мин

  • Длина изготавливаемых листов профнастила — от 100 до 14 000 мм

  • Внутренний диаметр рулона — от 500 до 600 мм (в том числе рулоны производства КНР)

  • Ширина исходной ленты — 1 250 мм

  • Толщина металла — от 0,3 до 1,20 мм (в зависимости от вида профиля)

  • Обслуживающий персонал — 1 оператор



Разматыватель рулона консольный

Устройство для размотки рулонов металла и дальнейшей подачи полосы в прокатный станок оборудован автоматической системой управления.

Технические характеристики

  1. Установленная мощность                        7,5 кВт

  2. Габариты (Д x В x Ш)                              2 480 мм x 1 730 мм x 1 830 мм

  3. Грузоподъемность                                   до 10 000 кг

  4. Ширина рулона                                       1 250 мм

  5. Внутренний диаметр рулона                    от 480 до 620 мм

  6. Наружный диаметр рулона                      1 500 мм

  7. Толщина металла в рулоне                      0,3...2,0 мм



Преимущества нашего разматывателя

  • Возможность эксплуатации в составе скоростных линий (достаточно мощности 7,5 кВт для быстрого старта)

  • Имеет увеличенный ресурс службы, рассчитан на г/п 10т без подпорной ноги

  • Позволяет разматывать рулоны с внутренним диаметром 500 мм (производства КНР)

  • Возможность реверсивной размотки в разные стороны

  • Не повреждает внутреннюю поверхность рулона, в отличии от двухопорного разматывателя

  • Не изнашиваются опорные подшипники.

  • Оборудован собственной автоматической системой управления, позволяющей следить за провисом полосы, скоростью и направлением движения



Станок отрезной для быстрой замены рулона

Станок позволяет сделать быстрый и ровный срез листа, для замены рулона на другой без технологических потерь.

В зависимости от Вашего пожелания станок можно оснастить электромеханическим приводом.

Узел ламинации листа

Представляет собой устройство для нанесения защитной пленки перед профилированием, что позволяет защитить профнастил от царапин.

Станок прокатный профилирующий

Выполняет главную роль — формирует гладкий лист метала в гофрированный профлист.

Прокатный стан – представляет собой два ряда прокатных вращающих валов требуемой геометрии. Лист металла проходя через прокатные валы приобретает профилированную форму.

Преимущества прокатного стана

  •  Лист не уводит вправо-влево, отсутствуют "елочки" по краям и перекаты, профлист соответствует новому ГОСТ 24045-10 с ужесточенными требованиями к точности.

  • Крепление роликов и валов через шпонку, на валу и ролике вырезан шпон-паз (в отличие от крепления “гуженом”, когда ролик крепится к валу винтом).

  • Минимальный диаметр вала — 100 мм. Это гарантирует, что при профилировании листа валы не будут прогибаться в середине (достаточен прогиб 0,10 мм, чтобы середина профилированного листа визуально казалась не докатанной).

  • Используются европейские самоцентрирующиеся подшипниковые узлы

  • Детали подверженные повышенной нагрузки изготавливаются из полно-закаленной стали.

  • Рабочий инструмент изготовлен из стали Ст40Х. Ресурс работы такого рабочего инструмента при интенсивной работе стана в 3 смены – не менее 10 лет.

  • Наши станки не имеют привязки к определенным свойствам металла (определенному поставщику). Мы делаем оборудование на заранее определенный диапазон толщин (например, для качественного профилирования настила с высотой гофры 60мм и толщиной 0,7-0,9мм необходим станок с 20-ю рабочими клетями, а для того же листа толщиной 0,5-0,9мм необходимо уже 23 клети). Но качество профиля при профилировании металла разных производителей, при этом, остается неизменно идеальным.

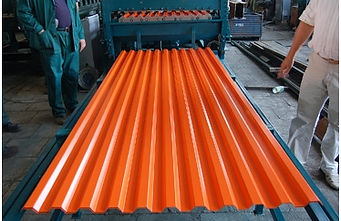

Виды готовой продукции и область применения

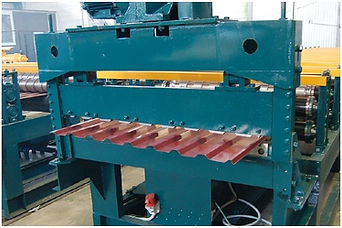

Ножницы гильотинные для резки

Предназначены для рубки готовой продукции на выходе из прокатного станка (СТАНА).

Преимущества

  • Быстрые ножницы для скоростных линий, цикл руба - ок. 1 сек

  • Нет гидравлики - ножницы работают в холод

  • При срезе ножи не смещают лист в сторону при рубе.

Накопитель

Cлужит накопителем готовых листов для его последующей упаковки и отгрузки на склад.

Дополнительные опции

Возможна установка автоматического штабелера со сбрасывателем и выгрузкой пачки вперед и вбок.

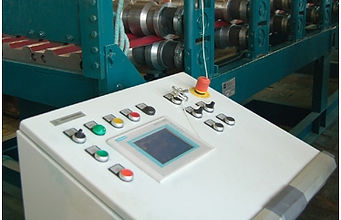

Система автоматического управления

Позволяет управлять производственной линией с одного участка(пульта).

 Компьютеризированная система производит запись производственного процесса на электронный накопитель.
